科迅油田油基巖屑處理系統的工作流程





科迅油田油基巖屑處理系統主要設備包括巖屑甩干機、高速變頻離心機、撬裝一體罐、液下渣漿泵、攪拌器、螺旋輸送機等設備。



設計原則：

1、工藝合理，以強化固液分離為突破口，滿足隨鉆或鉆后集中處理需要。

2、整個撬裝系統設計緊湊、便于搬遷輸運及現場安裝維護等作業需求。

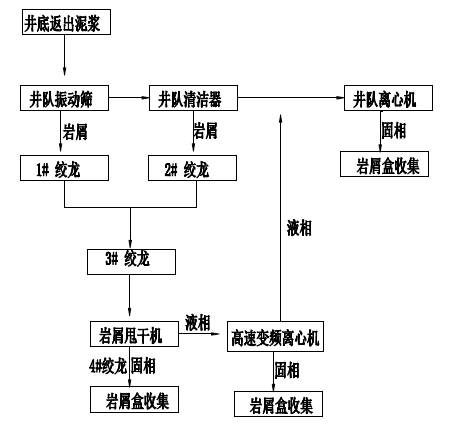

工作流程

1、從井隊固控振動篩及清潔器下來的巖屑通過螺旋輸送機輸送到巖屑甩干機系統進行處理。

2、巖屑通過巖屑甩干機單元處理，使液相和固相分離，固相（干燥的鉆屑）由螺旋輸送機送到巖屑收集盒中，液相收集到泥漿倉中。其中，干燥的鉆屑可達到排放的標準（根據各個國家標準）或進行下一步處理。

3、泥漿倉中的液相通過液下渣漿泵輸送至高速變頻臥螺離心機進行泥漿凈化處理，分離后的液相進入另一個泥漿倉，離心機分離出的固相排放巖屑收集盒。

4、液下渣漿泵可以將離心機處理后干凈的泥漿返回到泥漿循環系統中去，也可以將泥漿去輸送到甩干機用來沖洗。

5、收集起來的固相轉運到集中站或者它用，回收的油基泥漿可重復使用進行鉆井作業。
